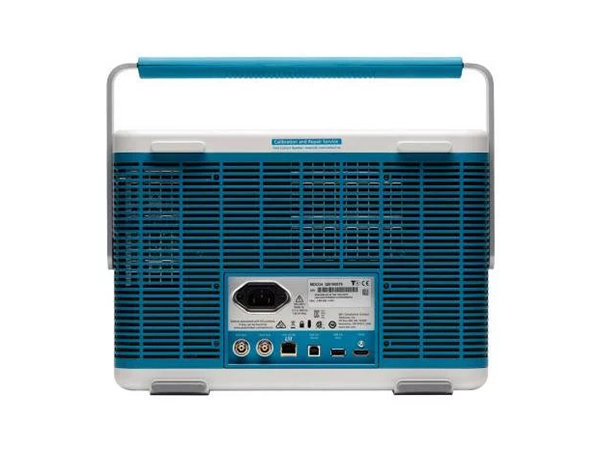

3 系列 MDO 混合域示波器

小巧且功能齊全

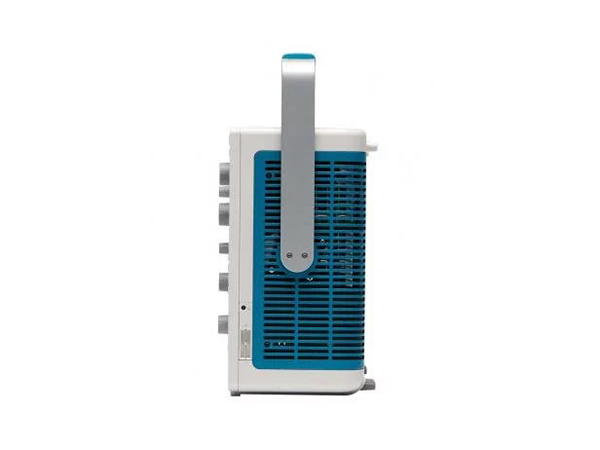

3 系列 MDO 只有 6 英寸（15 厘米）深，但它具備示波器的大部分功能。它為您提供了復雜嵌入式系統的驗證和故障排除所需的工具。
每個模擬通道均實現高達 5 GS/s 的采樣率
超過 125 個觸發組合
幾十種自動測量
眾多的可用串行總線解碼和觸發選項
可選的 16 條數字邏輯通道
可選的集成 1 GHz 或 3 GHz 頻譜分析儀
可選的 50 MHz 任意波形/函數發生器

規格一覽

輸入通道
2 或 4 條模擬
16 條數字
1 個頻譜分析儀
帶寬
100 MHz、200 MHz、350 MHz、500 MHz 或 1 GHz
采樣率
模擬通道上為 5 GS/s（1 GHz 型號）、2.5 GS（所有其他型號）
數字通道上最高 8.25 GS/s（121 ps 分辨率）
記錄長度
所有通道上 10 M 點

頻譜分析儀
1 GHz 或 3 GHz
信號發生器
任意波形、正弦波、方波、脈沖、斜坡、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢、Cardiac
數字電壓表
4 位 AC RMS、DC 和 AC+DC RMS 電壓測量
觸發頻率計數器
5 位頻率測量
高級分析
自動功率測量

協議支持
I2C，SPI
RS-232、RS-422、RS-485、UART
CAN, CAN FD, LIN, FlexRay
MIL-STD-1553、ARINC 429
I2S, LJ, RJ, TDM
USB 2.0
顯示器
11.6 英寸（295 毫米）
高清彩色 (1920 x 1080) 電容式觸摸屏
重量
11.7 磅（5.3 千克）

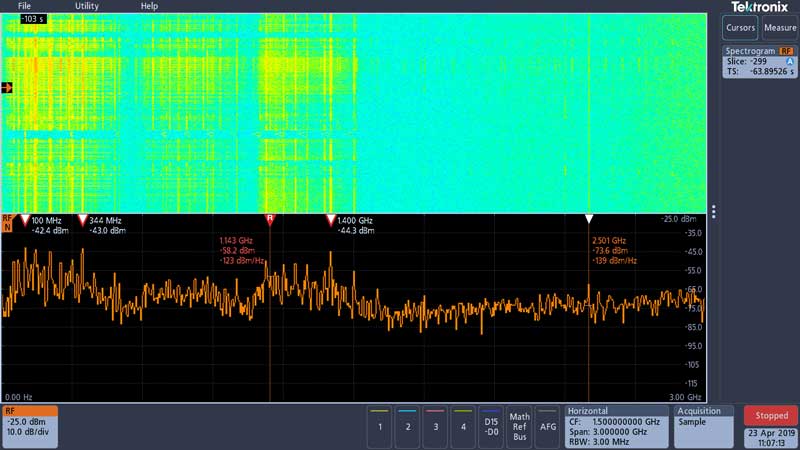

內置頻譜分析儀

不管您是頻譜分析儀專家還是臨時使用，您都可以讓內置頻譜分析儀立即開始工作。與其他提供 FFT“頻譜分析”的示波器不同，3 系列內置了真正的頻譜分析儀。

3 系列與常規示波器 FFT

1 GHz 或 3 GHz 內置頻譜分析儀選件

業內一款真正集成的頻譜分析儀硬件

高 3 GHz 的超寬捕獲帶寬

功能強大，可升級

立即獲取所需的所有調試功能，或在需要時添加這些功能。
高達 1 GHz 帶寬

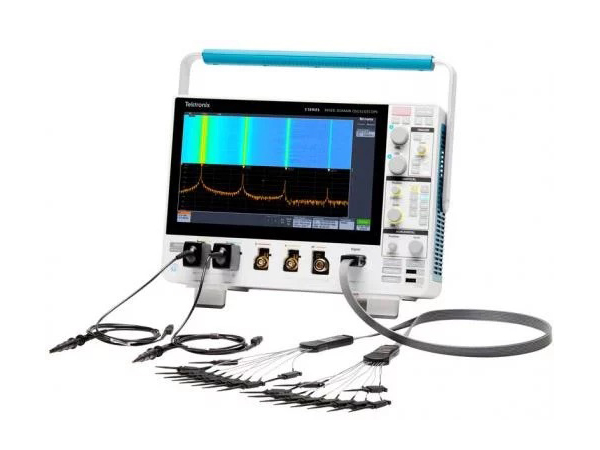

數字通道：MSO 選項增加 16 條數字通道
高達 3 GHz 的頻譜分析儀
DVM/頻率計數器（在注冊后免費提供）
任意波形/函數發生器
高級分析

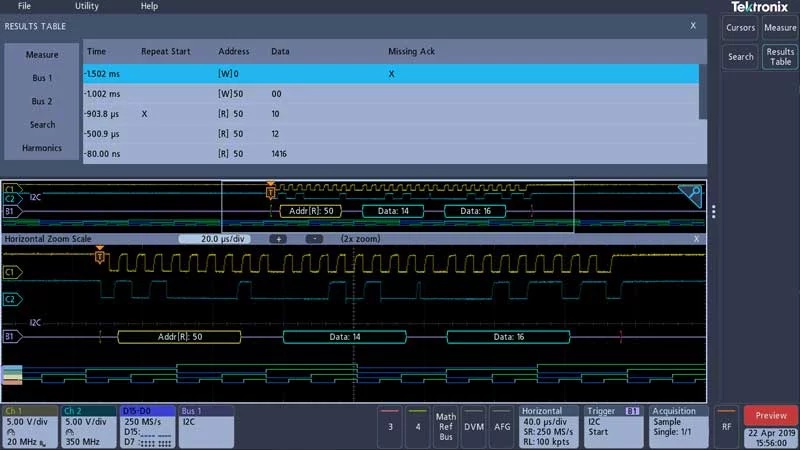

串行總線解碼和觸發
自動功率測量

型號	模擬帶寬	模擬通道	數字通道數	采樣率	記錄長度	頻譜分析儀	報價
MDO32	100 MHz - 1 GHz	2	16（選配）	高達 5 GS/s	10 M	最高 3 GHz（可選）	US $4,480 配置和報價
MDO34	100 MHz - 1 GHz	4	16（選配）	高達 5 GS/s	10 M	最高 3 GHz（可選）	US $5,360 配置和報價

	泰克 3 系列 MDO	泰克 MDO3000	Keysight 3000T X-系列	LeCroy Wavesurfer 3000Z	Rohde & Schwarz RTM3000 系列
帶寬	100 MHz 至 1 GHz	100 MHz 至 1 GHz	100 MHz 至 1 GHz	100 MHz 至 1 GHz	100 MHz 至 1 GHz
模擬通道	2 或 4	2 或 4	2 或 4	4	2 或 4
數字通道（可選）	16	16	16	16	16
模擬采樣率（所有通道）	2.5 GS/s 或 5 GS/s	2.5 GS/s 或 5 GS/s	2.5 GS/s	1 GS/s 或 2 GS/s	2.5 GS/s
記錄長度（所有通道）	10 M	10 M	4 M	10 M	40 M
集成頻譜分析儀（可選）	1 GHz 或 3 GHz	最高 3 GHz	否	否	否
集成任意波形/函數發生器（可選）	50 MHz	50 MHz	20 MHz	25 MHz	25 MHz
串行總線解碼和觸發	是	是	是	是	是
顯示器	11.6 英寸觸摸屏 (1920 x 1080)	9 英寸 (800 x 480)	8.5 英寸觸摸屏 (800 x 480)	10.1 英寸觸摸屏 (1024 x 600)	10.1 英寸觸摸屏 (1280 x 800)
標準保修	3 年	3 年	3 年	3 年	3 年
